Wie schließt man eine Anhängersteckdose an? 7-PIN Steckdosenbelegungsplan

Eine Steckdose zur Stromversorgung des Anhängers ist ein unverzichtbarer Bestandteil der Anhängerkupplung. Die Anhängersteckdose dient dazu, das Fahrzeug über elektrische Leitungen mit dem Anhänger zu verbinden. Dadurch können Lichtsignale und Strom vom Auto auf den Anhänger übertragen werden.

Es kommt jedoch vor, dass sie ausfällt und ausgetauscht werden muss. Sie können dies selbst tun, aber es lohnt sich, sich gut auf die Aktion vorzubereiten. Die ordnungsgemäße Verbindung des Anhängers mit der Fahrzeuginstallation ist entscheidend für das ordnungsgemäße Funktionieren der Beleuchtung und die Sicherheit im Straßenverkehr. Unabhängig davon, ob Sie einen ungebremsten Anhänger, einen gebremsten Anhänger oder einen Wohnwagen verwenden, hilft Ihnen die Kenntnis des Schaltplans sowie der Arten von Steckdosen und Steckern, Probleme zu vermeiden.

Der korrekte Anschluss der Anhängersteckdose ist eine Investition in Ihre Sicherheit und die anderer Verkehrsteilnehmer. Gemäß den Straßenverkehrsvorschriften muss jeder Anhänger über eine funktionsfähige Außenbeleuchtung verfügen.

Erfahren Sie, wie der ordnungsgemäße Anschluss der Anhängersteckdose erfolgen sollte, welche Arten von Anhängersteckdosen es gibt, welche Kabelfarben verwendet werden und wie Sie die Verbindung überprüfen und die elektrischen Leitungen fachgerecht vorbereiten.

Schritt-für-Schritt-Anleitung zum Anschließen einer PKW-Anhängersteckdose

Das selbstständige Anschließen einer Anhängersteckdose ist nicht schwierig, erfordert jedoch ein wenig Wissen und technisches Geschick. Wenn Sie den Anschlussprozess korrekt durchführen, stellen Sie einen dauerhaften und einwandfreien Betrieb der Rückleuchten, Umrissleuchten oder Positionsleuchten sowie die Sicherheit beim Fahren mit dem Anhänger sicher. Denken Sie daran, die Sicherheitsregeln zu beachten – alle Arbeiten, die in die elektrische Anlage des Fahrzeugs eingreifen, sollten bei vollständig ausgeschalteter Zündung durchgeführt werden. Klemmen Sie vor Beginn von Arbeiten an der Elektroinstallation immer den Minuspol der Batterie ab – so vermeiden Sie einen gefährlichen Kurzschluss in der Elektroinstallation. Was kommt als Nächstes? Nachfolgend finden Sie eine 3-Schritte-Anleitung, die wir in diesem Artikel näher erläutern:

1. Überprüfen Sie den Steckdosentyp an Ihrem Auto: 7-PIN oder 13-PIN?
2. Demontieren Sie die alte Steckdose und beurteilen Sie den Zustand der Kabel im Elektrosatz.
3. Montieren Sie die neue Steckdose am Auto gemäß dem Schaltplan.

Schritt 1: Überprüfen Sie den Steckdosentyp an Ihrem Auto: 7-PIN oder 13-PIN?

Wählen Sie den passenden Steckdosentyp für Ihr Auto. Auf dem Markt sind 7-polige oder 13-polige Steckdosen erhältlich. Der Unterschied zwischen einer 7-PIN- und einer 13-PIN-Steckdose liegt in der Anzahl der Funktionen, die sie unterstützen können. Eine 7-polige Steckdose reicht für Anhänger mit einem zGG bis 750 kg aus, aber eine 13-polige Steckdose ist für schwerere Anhänger erforderlich, die über einen Rückfahrscheinwerfer verfügen müssen.

Über eine 7-polige Steckdose können grundlegende Beleuchtungsfunktionen angeschlossen werden, die gesetzlich für ungebremste Anhänger vorgeschrieben sind, die weder über einen Rückfahrscheinwerfer noch über zusätzliche Geräte verfügen. Der Umfang der 7-PIN-Steckdose umfasst: Positionsleuchten, Nebelschlussleuchte, Blinker und Bremsleuchten. Eine 13-polige Steckdose sorgt für die Bedienung aller verfügbaren Anhängerleuchten, einschließlich Rückfahrscheinwerfer und Kennzeichenbeleuchtung, und bei komplexeren Systemen auch für die Stromversorgung zusätzlicher Geräte. Die Wahl einer neuen Steckdose hängt davon ab, welcher Elektrosatz an die Anhängerkupplung Ihres Autos geführt wurde, sowie von der Art des Anhängers, den Sie ziehen möchten. 7-polige Installationen werden häufig bei leichten Anhängern mit einem zGG von 750 kg verwendet. Denken Sie jedoch daran: Wenn Sie in Zukunft einen Anhänger mit einem komplexeren elektrischen System, schwerere Anhänger, Wohnwagen oder Fahrradträger verwenden möchten, lohnt es sich, die Installation einer 13-poligen Steckdose in Betracht zu ziehen, die Zusatzfunktionen unterstützt.

Zusätzliche Funktionen der 13-PIN-Steckdose:

• Rückfahrscheinwerfer,
• Zusätzliche Dauerstromversorgung (12V) zur Stromversorgung von Zusatzgeräten (z. B. Kühlschrank oder Innenbeleuchtung),
• Ladeleitung / Zündungsplus (nur bei eingeschalteter Zündung aktiv),
• Masse für Bordinstrumente des Anhängers.

Wenn in Ihrem Auto eine 7-PIN-Steckdose installiert ist, erfordert der Wechsel auf eine 13-polige Version den Austausch des stromführenden Kabelbaums und einen Eingriff in die Elektroinstallation. Wenn Sie nicht über die entsprechenden Fähigkeiten in diesem Bereich verfügen, wenden Sie sich an einen spezialisierten Autoelektriker. Wenn Sie einen 13-PIN-Stecker an eine 7-polige Steckdose anschließen möchten (oder umgekehrt) und keine zusätzlichen Funktionen benötigen, verwenden Sie einen entsprechenden Adapter. Adapter sind preiswerte Produkte, die Sie beim Anhängerhersteller Unitrailer kaufen können.

Schritt 2: Demontieren Sie die alte Steckdose und prüfen Sie den Zustand der Kabel im Elektrosatz

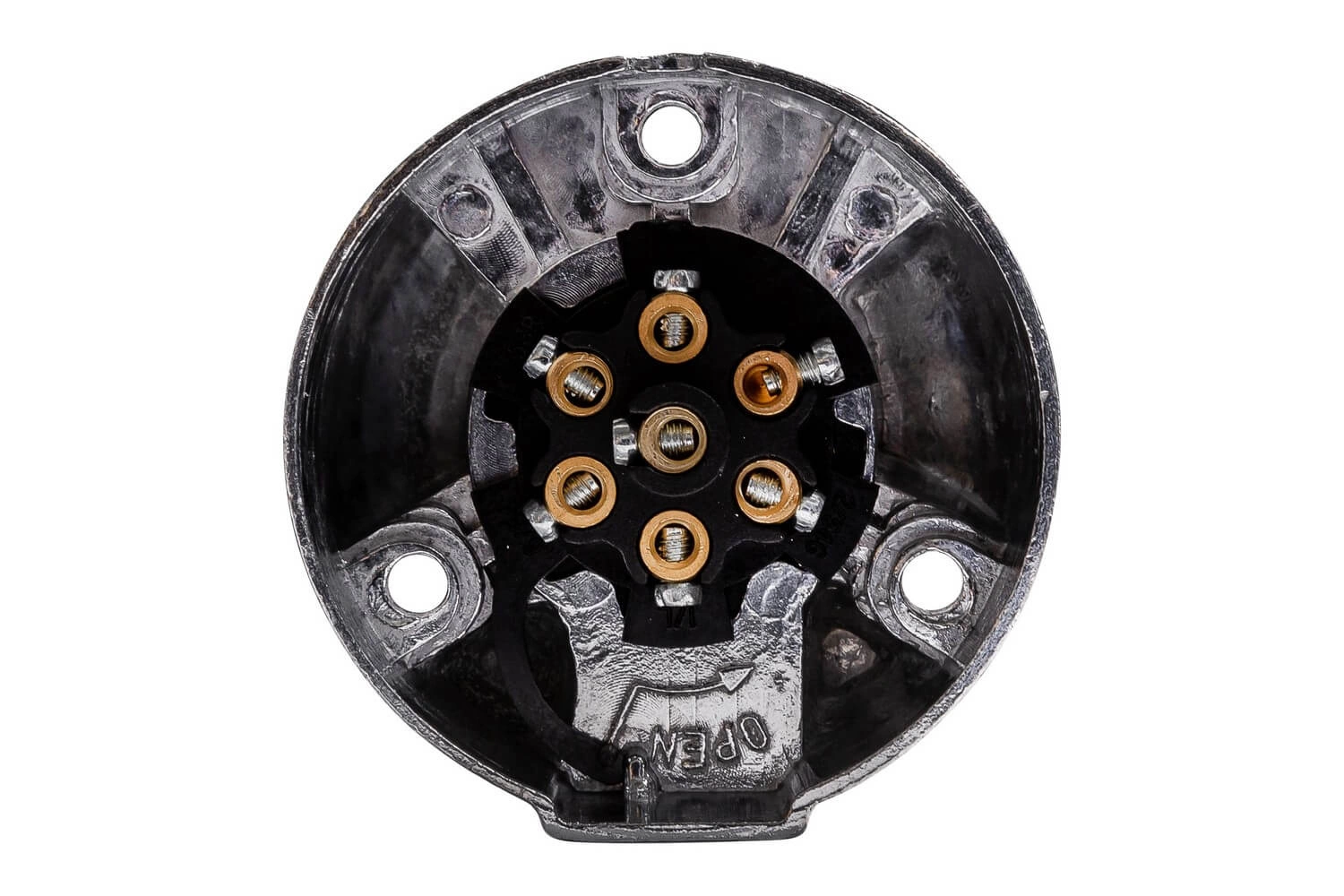

Die Art und Weise der Demontage der alten Steckdose hängt von ihrem Typ und Hersteller ab. Beginnen Sie mit einer gründlichen Inspektion der am Fahrzeug installierten Steckdose. Bei den meisten Modellen ist sie mit Schrauben befestigt, die gelöst werden müssen, um die Steckdose zu lösen und an die darin befindlichen elektrischen Leitungen zu gelangen. Achten Sie nach dem Öffnen der Steckdose auf die Anordnung der Kabel. Die Kabel sollten mit Farben gekennzeichnet sein, die Ihnen später die korrekte Installation in der neuen Steckdose ermöglichen. Zur Sicherheit können Sie auch ein Foto machen, das Ihnen bei der späteren Kabelanordnung hilft. Der nächste Schritt ist das Trennen des Kabelbaums. Dies tun Sie, indem Sie die Schrauben lösen, mit denen die Kabelenden in der Steckdose befestigt sind.

Überprüfen Sie die Pins in der Steckdose und im Stecker. Ein grüner oder weißer Belag deutet auf Korrosion hin. Reinigen Sie sie mit feinem Schleifpapier oder einem speziellen Kontaktspray.

Stellen Sie nach dem Abschrauben der Kabel sicher, dass sich deren Enden in einem guten Zustand befinden – sie dürfen nicht geknickt oder oxidiert sein. Überprüfen Sie, ob sie die richtige Länge und Dicke haben, um eine sichere Verbindung zu ermöglichen. Ausgeleierte oder zu kurze Kabel können sich während der Fahrt spontan lösen oder zur Beschädigung der Kupferadern führen – die Überprüfung ihres Zustands in dieser Phase stellt eine entsprechende Haltbarkeit und Zuverlässigkeit sicher.

Sie können ein Messer oder einen kleinen Seitenschneider zum Trimmen der Kabel verwenden, wenn deren Länge dies zulässt. Wenn die Beschädigungen so umfangreich sind, dass das Anschließen des Steckers nach dem Abschneiden unmöglich wird, müssen Sie auch die Kabel austauschen. Bereiten Sie die elektrischen Leitungen gemäß den Anweisungen des Steckdosenherstellers vor. Wenn Sie keine Erfahrung haben, können Sie sich an einen Fachmann wenden, der sich um die entsprechende Vorbereitung der Kabel kümmert.

Schritt 3: Wie schließt man die Steckdose richtig an?

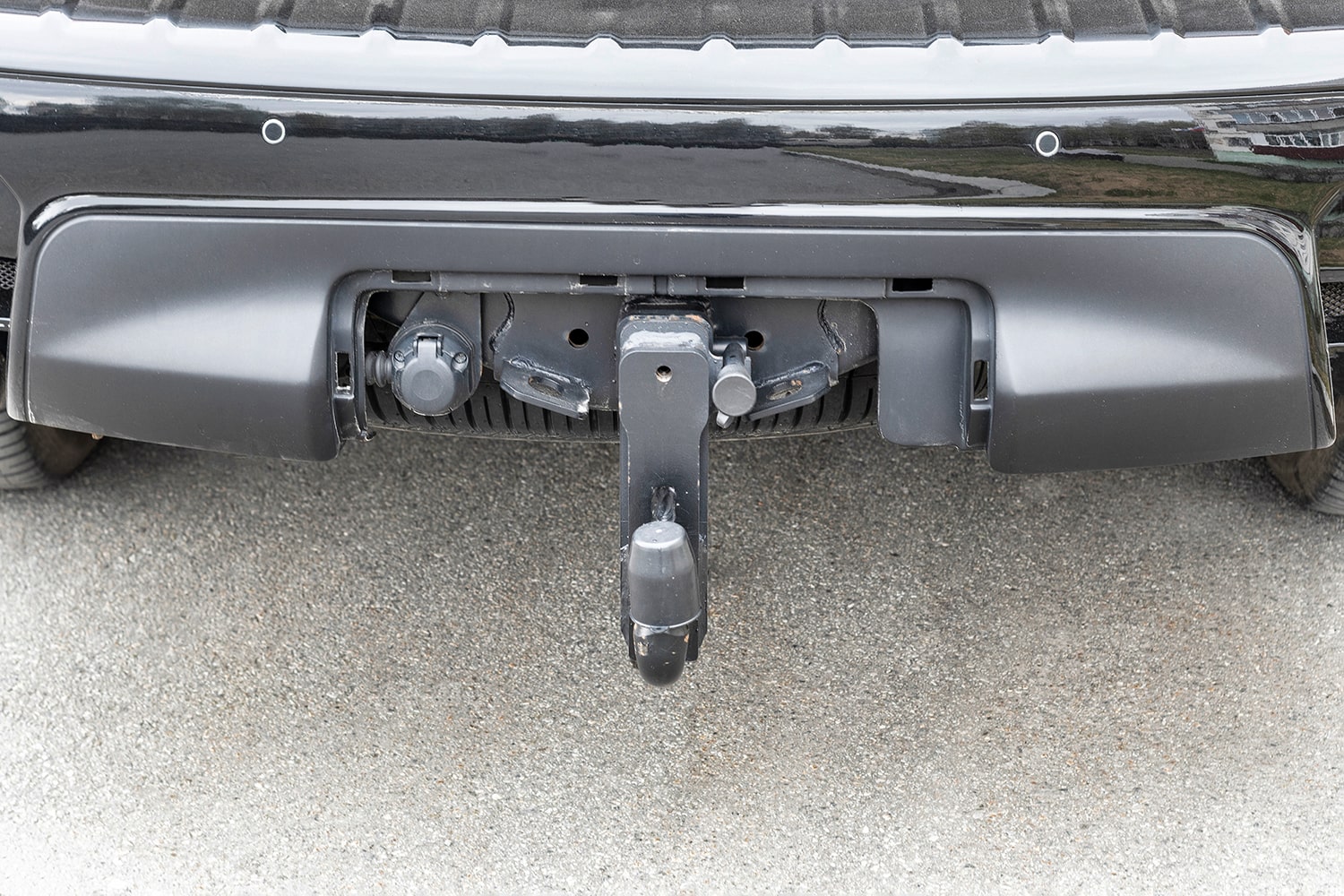

Nach der Demontage der alten Steckdose ist es Zeit für die Installation der neuen! Wichtig ist die Auswahl der passenden Steckdose, damit sie zur vorgesehenen Montagehalterung am Auto passt. Zum Glück sollte dies kein Problem sein – bei den meisten Anhängerkupplungen werden universelle 7-PIN- oder 13-PIN-Steckdosen verwendet. Überprüfen Sie auch den Zustand der Gummiabdeckung, durch die der Kabelbaum führt – wenn Sie Beschädigungen feststellen, ersetzen Sie sie durch eine neue. Die Gummidichtung unter der Steckdose verhindert Kontaktkorrosion durch Feuchtigkeit.

Sie können auch direkt eine komplette Steckdose samt Abdeckung bestellen. Der nächste Schritt ist das Anschließen der Kabel. Denken Sie daran, dass die abisolierten Kabelenden ausreichend lang sein müssen, damit sie fest in der Steckdose sitzen können, und sie müssen gerade und sauber sein. Schließen Sie die Kabel nach dem Schaltplan des Herstellers an oder nutzen Sie die Anleitungen, die wir unten bereitgestellt haben. Nützlich können hier auch die Fotos der Installation sein, wenn Sie diese im vorherigen Schritt gemacht haben! Denken Sie daran, dass die Steckdose fest verschraubt sein muss – ein ordentliches Festziehen aller Schrauben sorgt für Haltbarkeit, Stoßfestigkeit und Schutz vor mechanischen Beschädigungen. Die häufigste Ursache für Störungen in der Installation ist eine schlechte Masse, d. h. eine schlechte Verbindung des weißen Kabels (Pin 3).

Achtung! Ein direktes Überbrücken ("auf kurz") kann zu Fehlern im Bordcomputer führen.

Anschließen des Steckers und Überprüfung der Lichtfunktion

Das Anschließen der Steckdose am Anhänger ist nicht alles. Sie müssen noch überprüfen, ob alles richtig gemacht wurde und die Kontinuität der Kabel und der elektrischen Verbindung intakt und stabil ist, damit während der Fahrt keine Panne auftritt. Verwenden Sie nach Abschluss der Montage einen Spannungsprüfer oder einen speziellen Steckdosentester für Anhängerkupplungen, um zu prüfen, ob alle Leuchten ordnungsgemäß funktionieren.

Es lohnt sich auch, die Funktion aller Leuchten manuell zu überprüfen. Wie macht man das? Hier ist eine weitere praktische Anleitung:

1. Schalten Sie das Auto ein und prüfen Sie die Kontrollleuchten im Fahrzeug. Drehen Sie den Zündschlüssel und stellen Sie sicher, dass keine Fehlermeldungen auf dem Armaturenbrett erscheinen.
2. Testen Sie die Leuchten und Lichtsignale. Schalten Sie Blinker, Positionsleuchten, Bremslicht und Rückfahrscheinwerfer (bei 13-PIN-Installation) ein. Überprüfen Sie, ob die Lampen korrekt reagieren. Bei den Bremsleuchten empfiehlt es sich, eine zweite Person um Hilfe zu bitten.
3. Bei Problemen mit der Funktion der Leuchten überprüfen Sie den korrekten Sitz des Steckers und – falls dies nicht die Ursache ist – den korrekten Anschluss aller Kabel in der Steckdose.

Eine ordnungsgemäß angeschlossene Elektrosteckdose sollte das einwandfreie Funktionieren aller am Anhänger vorhandenen Leuchten gewährleisten, u. a. der Rückleuchten, Umrissleuchten oder der Kennzeichenbeleuchtung. Wenn einer der elektrischen Verbraucher nicht funktioniert:

• Überprüfen Sie, ob das weiße Kabel sowohl in der Steckdose als auch an der Fahrzeugkarosserie fest verschraubt ist,
• Kehren Sie zum Schaltplan zurück und stellen Sie sicher, dass die Kabel richtig angeschlossen sind.

Denken Sie daran, dass das Fahren mit einer defekten Anhängerbeleuchtung mit einem Bußgeld geahndet werden kann und zum Entzug der Zulassungsbescheinigung sowie zum Verbot der Weiterfahrt führen kann.

Arten von Anhängersteckdosen – 7-PIN und 13-PIN

Elektrosätze für Anhänger unterscheiden sich je nach Art des Anhängers und seiner Ausstattung. Der Hauptunterschied liegt in der Anzahl der Pole, die für die Signalübertragung sowie die Stromversorgung verschiedener Anhängerfunktionen verantwortlich sind. Die am häufigsten anzutreffenden Typen sind:

• 7-PIN-Steckdose Typ „N“ – wird hauptsächlich bei leichten Anhängern mit einem zGG bis 750 kg verwendet. Ermöglicht den Anschluss grundlegender Leuchten wie Blinker, Nebelschlussleuchte, linkes Positionslicht, rechtes Positionslicht und Bremslicht.
• 13-PIN-Steckdose – wird bei Wohnwagen und schwereren Anhängern (zGG über 750 kg) verwendet. Zusätzliche Pins ermöglichen die Bedienung von Rückfahrscheinwerfern und Dauerstromversorgung.
• 7-PIN-Steckdose Typ „S“ – eine Erweiterung der Standard-„N“-Steckdose, die die Unterstützung von Rückfahrscheinwerfern hinzufügt. Sie wird häufig bei Anhängern mit einem komplexeren elektrischen System verwendet.

Stellen Sie beim Kauf einer neuen Steckdose oder eines neuen Steckers sicher, dass diese mit den Parametern Ihres Anhängers und Fahrzeugs kompatibel sind. Wenn die Elektroinstallation Ihres Anhängers nicht mit dem Auto kompatibel ist, denken Sie daran, einen passenden Adapter zu kaufen. Bei Unitrailer finden Sie Steckdosen, Stecker und 7/13-PIN-Adapter, die eine ordnungsgemäße Verbindung zwischen Fahrzeug und Anhänger gewährleisten, sowie Steckverbinder und Schnellverbinder, die ein einfaches Verbinden der Lampen mit der Elektroinstallation ermöglichen.

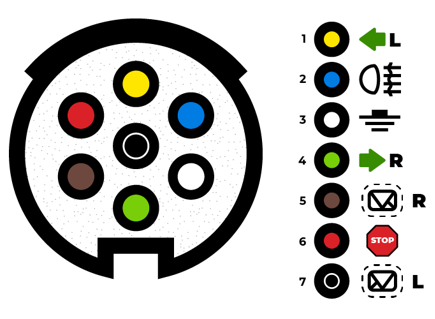

7-PIN Steckdose – Schaltplan für Anhängersteckdose und Verbindungen

Das Verständnis des Anhängersteckdosen-Belegungsplans ist die Grundlage für eine erfolgreiche Installation. Jede Steckdose und jeder Stecker sollte einen Schaltplan enthalten, der den korrekten Anschluss erleichtert – meistens finden Sie ihn auf dem Gehäuse des Produkts, z. B. auf der Klappe. Nachfolgend stellen wir die Funktionen der 7-poligen Steckdose, die Anordnung der einzelnen Kabel und ihre Farben vor:

• Pol 1 – Gelb: Blinker links
• Pol 2 – Blau: Nebelschlussleuchte
• Pol 3 – Weiß: Massekabel
• Pol 4 – Grün: Blinker rechts
• Pol 5 – Braun: Rechte Positionsleuchte
• Pol 6 – Rot: Bremsleuchten
• Pol 7 – Schwarz: Linke Positionsleuchte + Kennzeichenbeleuchtung

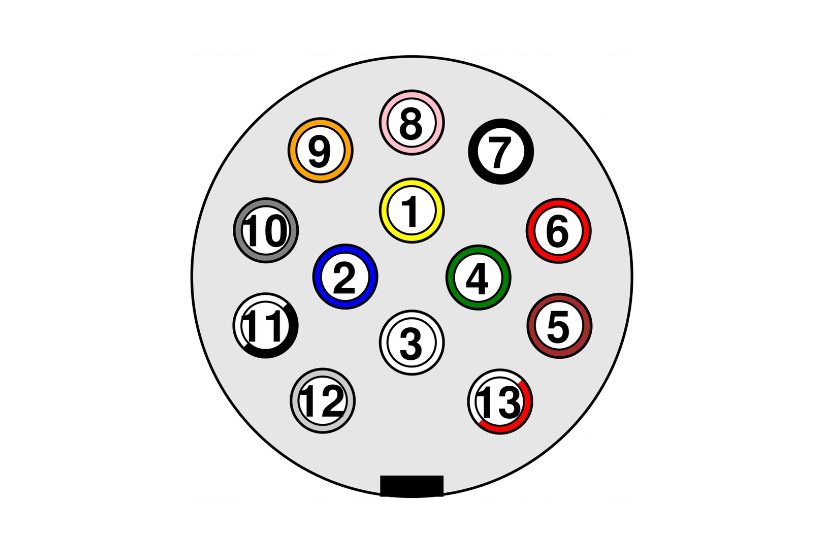

13-PIN Steckdose – Schaltplan und Zusatzfunktionen

Bei 13-PIN-Steckdosen wurden neben den Standardanschlüssen PINs hinzugefügt, die erweiterte Funktionen unterstützen:

• Pol 8 (Rosa): Rückfahrscheinwerfer
• Pol 9 (Orange): Dauerstromversorgung
• Pol 10 (Grau): Ladeleitung / Zündungsplus (Zusatzgeräte)
• Pol 11 (Weiß/Schwarz): Masse für Ladeleitung / Zündungsplus
• Pol 12 (Weiß/Blau): Anhängererkennung / Test
• Pol 13 (Weiß/Rot): Masse für Dauerstromversorgung
